Когда дело доходит до эксплуатации и технического обслуживания дроссельной заслонки с червячной передачей, решающее значение имеет точное измерение степени ее открытия. Как надежный поставщик дроссельных заслонок с червячным механизмом, я понимаю важность этого процесса и различных инструментов, которые можно использовать для достижения точных измерений. В этом сообщении блога я расскажу о различных типах инструментов, используемых для измерения открытия дроссельной заслонки с червячной передачей, их принципах работы, а также их преимуществах и недостатках.
1. Индикаторы положения на основе потенциометра
Индикаторы положения на основе потенциометра являются одним из наиболее часто используемых инструментов для измерения открытия дроссельной заслонки с червячной передачей. Эти устройства работают по принципу переменного сопротивления. Потенциометр соединен со стержнем клапана таким образом, что при открытии или закрытии клапана положение дворника на потенциометре меняется. Это изменение положения приводит к изменению сопротивления, которое можно измерить и преобразовать в электрический сигнал, пропорциональный открытию клапана.
Преимуществом использования индикаторов положения на основе потенциометра является их простота и относительно низкая стоимость. Они просты в установке и могут обеспечить прямую индикацию положения клапана. Однако у них есть некоторые ограничения. Со временем дворник может изнашиваться, что приводит к неточным измерениям. Кроме того, они чувствительны к электрическим шумам и факторам окружающей среды, таким как пыль и влага, которые могут повлиять на их производительность.
2. Поворотные энкодеры
Поворотные энкодеры — еще один популярный выбор для измерения открытия дроссельной заслонки с червячной передачей. Существует два основных типа поворотных энкодеров: инкрементные и абсолютные.
Инкрементальные поворотные энкодеры генерируют серию импульсов при вращении штока клапана. Подсчитав эти импульсы, можно определить изменение положения клапана. Однако они не обеспечивают абсолютной позиции; вместо этого они измеряют относительное движение от начальной точки.
С другой стороны, абсолютные поворотные энкодеры предоставляют уникальный цифровой код для каждого положения штока клапана. Это означает, что они могут напрямую указывать абсолютное положение клапана без необходимости использования опорной точки. Поворотные энкодеры обеспечивают высокую точность и надежность. Они меньше подвержены износу по сравнению с потенциометрами и могут работать в суровых условиях. Однако они, как правило, дороже, чем индикаторы на основе потенциометра.
3. Линейные регулируемые дифференциальные трансформаторы (LVDT).
LVDT используются для измерения линейного смещения, которое может быть связано с открытием дроссельной заслонки с червячной передачей. В клапанах LVDT подключается к механизму, который преобразует вращательное движение штока клапана в линейное движение.
Принцип работы LVDT основан на электромагнитной индукции. Он состоит из первичной катушки и двух вторичных катушек. Когда на первичную катушку подается переменный ток, создается магнитное поле. Когда сердечник LVDT перемещается из-за открытия или закрытия клапана, индуцированные напряжения во вторичных катушках изменяются. Измерив разницу этих напряжений, можно определить линейное смещение.
LVDT известны своей высокой точностью, долговременной стабильностью и невосприимчивостью к электрическим помехам. Они могут работать в широком диапазоне температур и подходят для применений, где требуется высокая точность. Однако они относительно большие по размеру и могут быть дороже, чем некоторые другие измерительные устройства.
4. Ультразвуковые датчики
Ультразвуковые датчики также можно использовать для измерения открытия дроссельной заслонки с червячной передачей. Эти датчики работают, излучая ультразвуковые волны и измеряя время, необходимое волнам для отражения от объекта. В случае клапана датчик можно установить таким образом, чтобы он измерял расстояние до части клапана, которая перемещается при открытии или закрытии клапана.
Преимущество ультразвуковых датчиков в том, что они бесконтактные, а значит, не имеют механических частей, которые могут изнашиваться. Они также относительно просты в установке и могут обеспечивать измерения в реальном времени. Однако на их точность могут влиять такие факторы, как температура, влажность и наличие препятствий на пути ультразвуковых волн.
5. Оптические датчики
Оптические датчики используют свет для измерения открытия дроссельной заслонки с червячной передачей. Существуют различные типы оптических датчиков, такие как отражающие и пропускающие датчики.
Отражательные оптические датчики излучают свет и измеряют количество света, отраженного от объекта. В клапане можно установить датчик для определения положения отражающей поверхности клапана. С другой стороны, пропускающие оптические датчики имеют источник света с одной стороны и детектор с другой. Движение клапана прерывает световой луч, а изменение обнаруженной интенсивности света используется для определения положения клапана.
Оптические датчики обеспечивают высокоскоростные измерения и могут быть очень точными. Они также бесконтактные, что снижает риск износа. Однако на них могут влиять грязь, пыль и окружающий свет, что может потребовать дополнительного экранирования или калибровки.

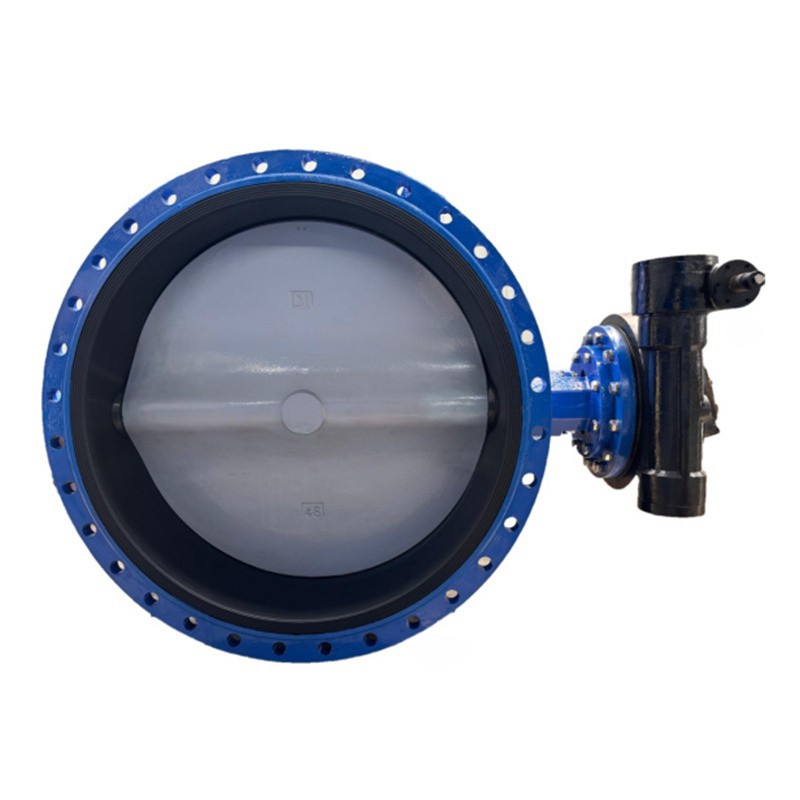

Как поставщик дроссельных заслонок с червячным механизмом, мы понимаем, что для разных применений могут потребоваться разные измерительные приборы. Если вам нужно экономичное решение или высокоточное измерительное устройство, мы можем предоставить вам правильный совет и продукцию. Мы также предлагаем широкий ассортимент дроссельных заслонок, в том числеКлапан-бабочка с рычажным управлением,Клапан-бабочка из нержавеющей стали, иФланцевый дроссельный клапан с червячной передачей.
Если вы заинтересованы в нашей продукции или вам нужна дополнительная информация об измерении открытия дроссельной заслонки с червячной передачей, пожалуйста, свяжитесь с нами для закупки и дальнейшего обсуждения. Мы стремимся предоставить вам лучшие решения для ваших нужд в области клапанов.
Ссылки
- «Справочник по клапанам» Тома Бергмана
- «Системы контроля и управления» Джона К. Добелина.
- Техническая документация от ведущих производителей клапанов и датчиков
